Poser un store banne soi-même, c’est facile!

Comment poser et fixer un store banne coffre?

Dans ce guide complet, vous allez apprendre comment se pose un store de terrasse (ou store banne) avec coffre.

Mais avant de commencer, voici quelques conseils…
Si vous n’êtes pas un bon bricoleur, confiez la pose à un professionnel.
Ne déployez jamais votre store banne avant la pose définitive au mur.

Préparez tous vos outils (perforateur, mèche…), 2 échelles et l’assistance d’une seconde personne pour vous aider à monter le store.

Store banne Coffre SELECT

Dans cet article, nous allons voir la pose du store banne coffre Select, avec coffre de protection complet, et commande par moteur électrique.

Techniques de fixation conseillées :

Compte tenu de la diversité des supports (brique, parpaing, ciment…) et de leur difficulté d’identification, vous devez observer des précautions particulières lors de la pose, afin d’utiliser la cheville appropriée à la nature du support.

Privilégier, dans la mesure du possible, la pose sur du béton
Matériaux creux (brique, parpaing…)

Utiliser exclusivement des chevilles chimiques d’une longueur suffisante pour traverser au moins 2 alvéoles (= mini 120 mm) et des goujons (tiges filetées) de 12 mm de diamètre.

Injecter la quantité matière préconisée par le fournisseur de chevilles
Introduire la tige avec son écrou en utilisant le support du store comme gabarit
Laissez prendre le temps indiqué sur la cartouche et fixez les supports en approchant les écrous à la main.
Préparation à la pose d’un store banne

Préparation

Mise en situation

Dans le cas de pose de face sous balcon ou dans le cas de pose plafond, il est nécessaire de prévoir un espace pour le montage du coffre et l’accès aux fixations.

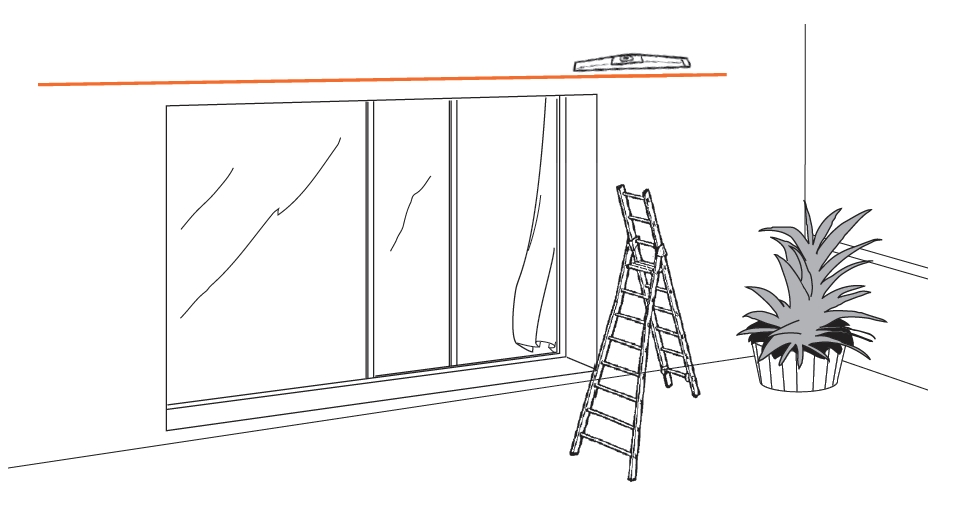

Mettre en place un cordeau de niveau simulant la position finale de l’axe d’enroulement du store.
Placez votre store COFFRE au pied de l’emplacement de pose.
Mesurer la largeur du coffre.

La position des consoles étant figée, la prise de mesure et son report sur le mur doivent être précis.

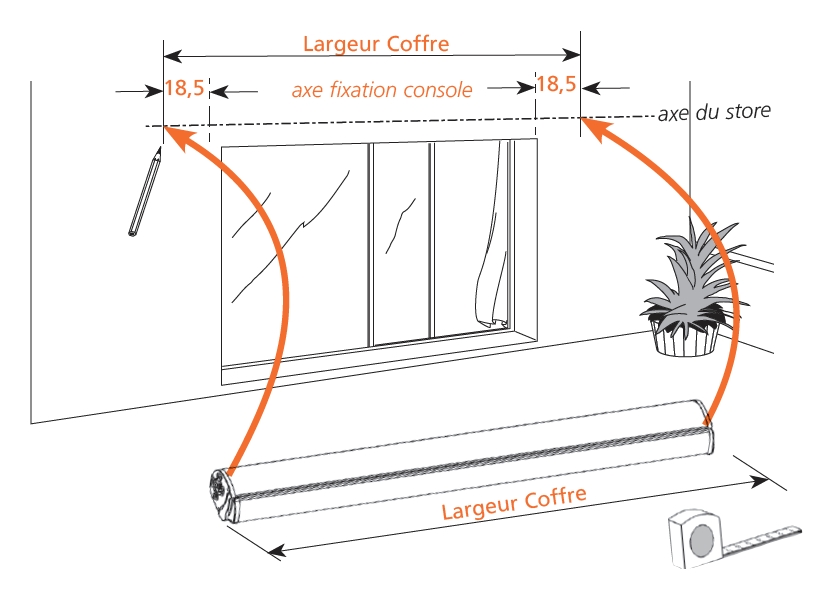

Prendre la mesure de largeur sur la face plane extérieure des embouts de coffre comme indiqué sur le dessin ci-contre (face grisée).
Pour tracer la position des fixations des consoles, reporter sur le mur cette cote – 37 mm (2 X 18.5 mm).

Pré-assemblage des plaques de pose

Si votre store banne COFFRE vous a été livré avec des plaques de fixation (avancée = 3m50), il vous faudra les assembler aux consoles de pose.

coffre select assemblage

Etape 1 :

Tracer la position des trous de fixation HAUT de chaque console (ou de chaque plaque de fixation) à 55 mm de l’axe du store (ou à 93,5 mm en cas de plaque de fixation).

Percer en suivant les recommandations de la page 01.

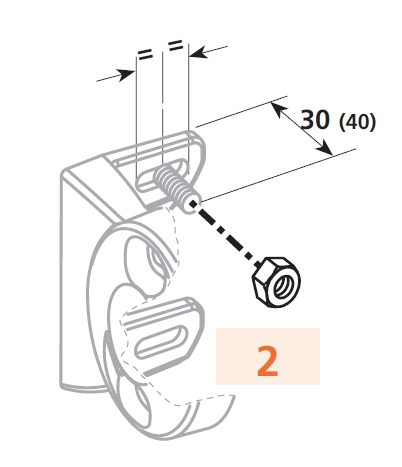

Mettre les chevilles et les goujons en respectant la cote maximum de dépassement soit 30mm pour la console et 40mm avec la plaque de fixation.

Étape 2 :

Mettre en place les consoles, ou les plaques de fixation, par le trou haut.

Laisser suffisamment de jeu pour les déplacer et amener le goujon au centre du trou de fixation.

Fixer.

Étape 3 :

Tracer, au mur, la position du centre du trou de fixation bas à 110 mm du perçage haut (ou des 3 autres trous de fixation en cas de plaque de fixation).

Étape 4 :

Déposer les consoles.

Percer les trous de fixation.

Mettre les chevilles.

Étape 5 :

Fixer les deux consoles.

N’en serrer qu’une, de préférence, celle du côté de la manœuvre.

Petit conseil… Écarter au maximum la console non serrée pour faciliter le montage du coffre.

Montage du coffre

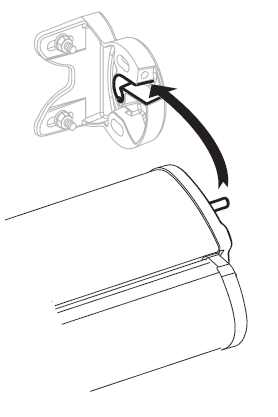

Mettre en place le coffre comme indiqué ci-contre.
Plaquer l’embout de coffre sur la 1ère console (dont les fixations ont été serrées).
Rapprocher la 2ème console vers le coffre. Utiliser un maillet si nécessaire.
Mettre en place les vis de fixation du coffre

Blocage :

Serrer les écrous de fixation de la 2ème console.
Vérifier le serrage des écrous des deux consoles.

Réglage de l’inclinaison

Ouvrir votre store banne COFFRE complètement

IMPORTANT : Ce réglage est à faire de chaque côté EN MÊME TEMPS.

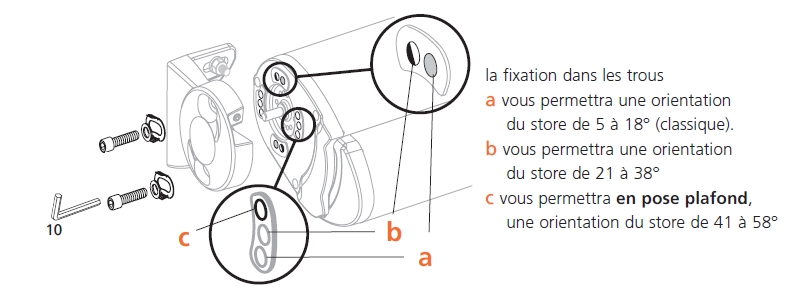

1 – Desserrer de 2 tours maximum les vis A et B

2 – Régler l’inclinaison par la vis sans tête située en façade de chaque console.

Vérifier visuellement le parallélisme de la barre de charge et du coffre
Refermer le store

Finitions

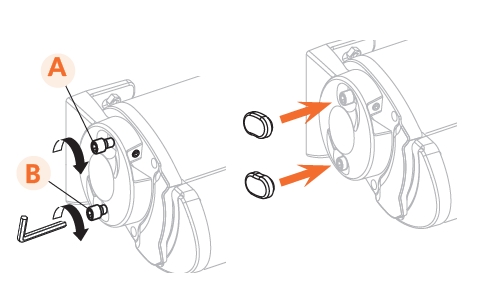

Procéder au blocage des vis A et B de fixation du coffre
Mettre en place les capuchons cache vis.

Si la barre de charge se referme mal sur le coffre, il peut être nécessaire de procéder à un calage de la toile sur le tube d’enroulement du côté où la barre de charge ne plaque pas sur le coffre. Cette opération consiste, lorsque la banne est ouverte complètement, à intercaler entre le tube d’enroulement et la toile, un ou plusieurs morceaux de toile (30 x 80 cm environ) superposés pour obtenir une bonne fermeture.

Réglage moteur

Tout dépend de la motorisation que vous avez achetée. Consultez la notice de votre produit, toutes les procédures de réglages sont indiquées dedans.
Si votre moteur possède des fins de courses mécaniques, l’ajustement se fait en tâtonnant avec deux vis de réglage + et -.
